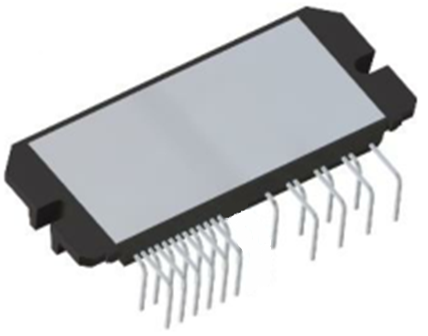

S1506C-1AM

描述及关键参数:

集成Inverter与PFC的高频二合一模块

• 额定耐压能力:600V

• IPM额定电流:15A

• PFC额定电流:30A

• 绝缘耐压等级:2000Vrms/min



应用终端及场景:

• 空调:≤1.5P变频外机驱动压缩机

• 冰箱:驱动压缩机

• 洗衣机:驱动电机

• 洗碗机:驱动电机

• 风扇:驱动电机

• 低功率变频器

特征:

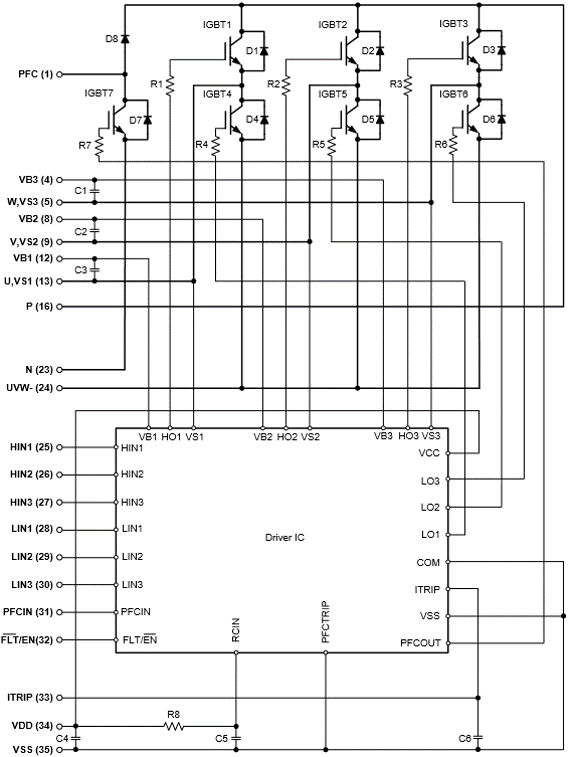

• 集成PFC、3相逆变桥、7通道HVIC

• 允许PFC载频40kHZ

• 3相逆变下桥发射极单独引出

• 内置自举、欠压保护、过流保护

• 整合常规方案的四个物料:IPM+IGBT+驱动IC+FRD

S1506C-1AM
